丝网过滤分离器
产品介绍

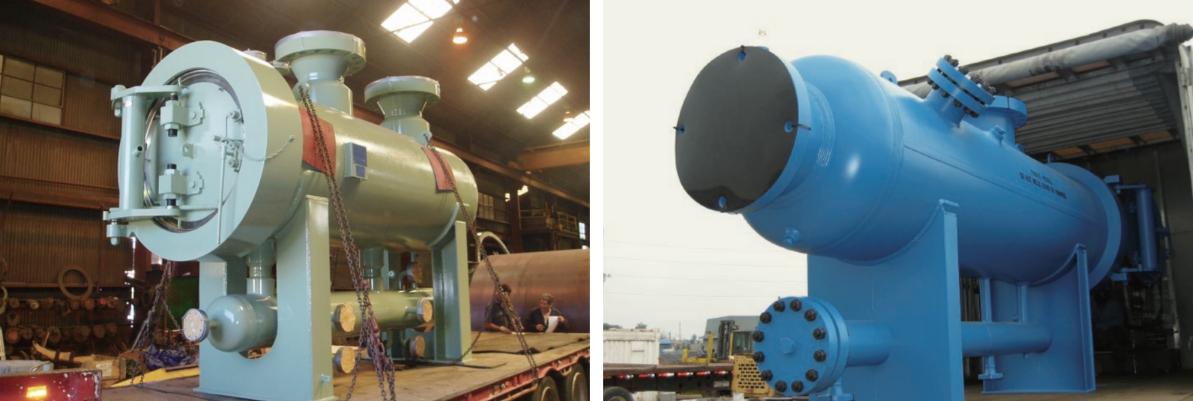

伊诺特SN-500系列过滤分离器主要应用在需要高效除去固、液颗粒的场合,不论颗粒大小都可应用。过滤分离器特别适用于去除极其细小的浮尘及烟雾。其应用广泛, 包括从工艺气中清除润滑油、去除压缩站和调压站上游天然气管线中的夹杂物、从脱水后的气体中去除乙醇等。
产品概述
图纸和数据

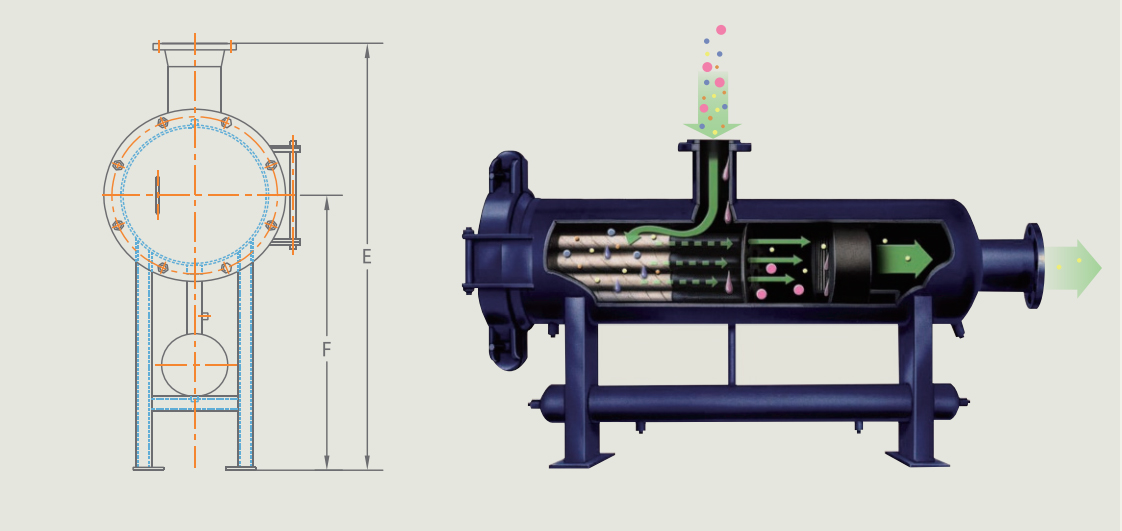

SN-500系列过滤分离器设备描述
500系列分离过滤器利用YNT丝网除沫器与YNT聚结滤芯结合，可以100%分离大于3-5μm 的液滴，90%的分离掉0.5~3μm的液滴，对于固体颗粒完全过滤到0.5μm/99%。

选择项
快开盲板( 插扣式、卡箍式、涨环式）
安全阀
排污阀
进出口球阀
压差开关
压差变送器
液位计
液位开关
成撬安装


产品参数
1. 设计规范：GB150;ASME
2. 可用材质：碳钢， SS316/304...
3. 表面处理：喷砂、油漆、抛光
4. 螺栓和六角螺母：镀锌或符合规范
5. O 型圈：丁晴橡胶或三元乙丙橡胶标准氟橡胶,TEV 或其他类 型可选

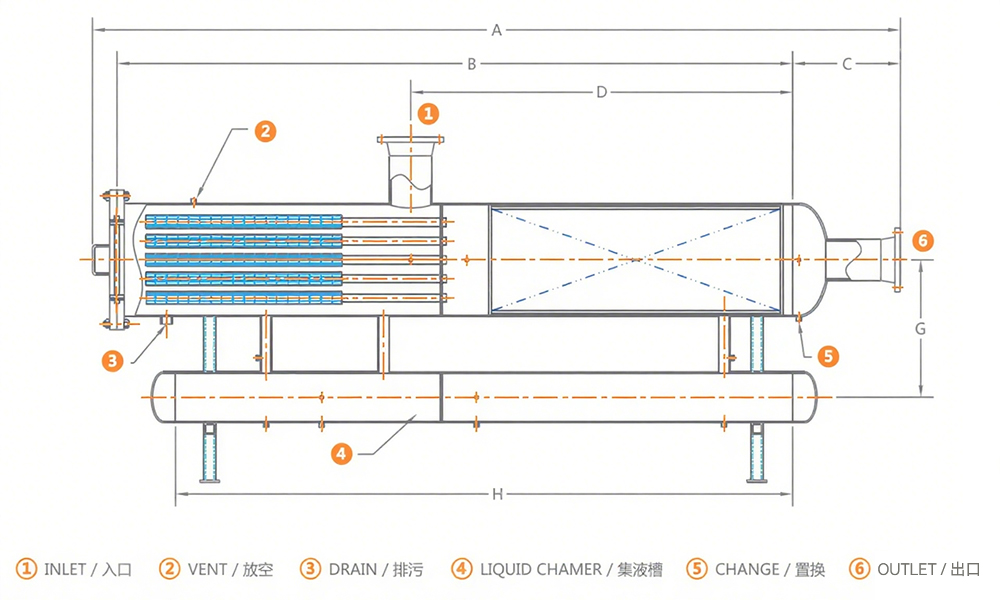

型号 MODEL 容器直径 VESSEL DIAMETER 集液槽尺寸 LIQUID CHAMER 进出口 INLET OUTLET A B C D E F G H
SN500-6 65/8 65/8 2" 80 65 12 21 45 34 19 62
SN500-8 85/8 65/8 3" 89 73 13 27 48 35 20 68
SN500-10 10 3/4 65/8 3” 99 82 14 35 50 36 21 76
SN500-12 12 3/4 65/8 4” 109 90 15 41 53 37 22 84
SN500-16 16 65/8 6" 130 106 20 53 61 39 23 96
SN500-18 18 85/8 6" 136 111 21 59 65 42 25 102
SN500-20 20 85/8 8"″ 143 120 21 66 67 43 26 114
SN500-24 24 103/4 8" 165 138 22 78 73 47 29 126
SN500-30 30 103/4 10" 189 160 24 99 79 50 32 144
SN500-36 36 12 3/4 12" 224 193 26 132 84 55 36 186
SN500-42 42 14 14" 260 224 30 150 97 59 40 204
SN500-48 48 14 16" 274 238 30 170 102 62 42 222
SN500-54 54 16 18" 314 258 34 189 112 67 47 246
SN500-60 60 16 20" 343 282 36 210 128 70 50 270
SN500-72 72 18 24" 361 288 41 219 135 78 57 276
所有尺寸仅供参考准确的尺寸要求伊诺特认证图纸！

SN-500系列过滤分离器技术参数
1. 工作压力：0.1~40.0Mpa
2. 工作温度： -40~+300℃
3. 过滤分离精度：0.3、1、3、5μm
4. 过滤分离效率：99.98%
5. 最大流量：6500000Nm3/h
型号
容器直径
集液槽尺寸
进出口
A
B
C
D
E
F
G
H
SN500-6
6 5/8
6 5/8
2”
80
65
12
21
45
34
19
62
SN500-8
8 5/8
6 5/8
3”
89
73
13
27
48
35
20
68
SN500-10
10 3/4
6 5/8
3”
99
82
14
35
50
36
21
76
SN500-12
12 3/4
6 5/8
4”
109
90
15
41
53
37
22
84
SN500-16
16
6 5/8
6”
130
106
20
53
61
39
23
96
SN500-18
18
8 5/8
6”
136
111
21
59
65
42
25
102
SN500-20
20
8 5/8
8”
143
120
21
66
67
43
26
114
SN500-24
24
10 3/4
8”
165
138
22
78
73
47
29
126
SN500-30
30
10 3/4
10”
189
160
24
99
79
50
32
144
SN500-36
36
12 3/4
12”
224
193
26
132
84
55
36
186
SN500-42
42
14
14”
260
224
30
150
97
59
40
204
SN500-48
48
14
16”
274
238
30
170
102
62
42
222
SN500-54
54
16
18”
314
258
34
189
112
67
47
246
SN500-60
60
16
20”
343
282
36
210
128
70
50
270
SN500-72
72
18
24”
361
288
41
219
135
78
57
276
解决方案
产品认证
