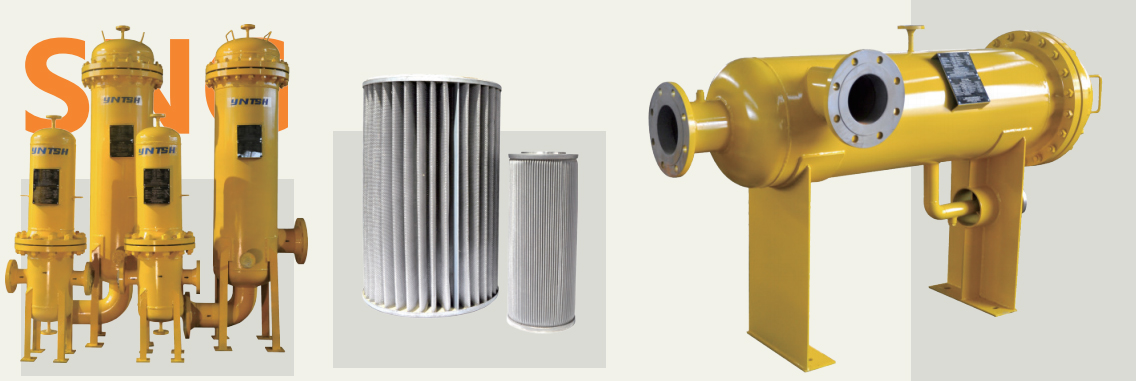

干气过滤器

产品介绍

设备描述：

天然气过滤器适用于从气体中除去固体颗粒或对液体无分离要求的工况场合。

产品概述

伊诺特LCN-1 系列干气过滤器工作原理：
含杂质天然气进入过滤器后，大的颗粒碰撞到过滤器内的导流棒上，先从天然气中分离出来。接着天然气从外向内流过滤芯时去除掉细微的固体颗粒。最后净化后的天然气流出过滤器。
设备的一端使用快开盲板或盲板法兰，在更换滤芯时开启和关闭。使用快开盲板能够在三分钟内实现开启或关闭，节省更换滤芯的时间以及避免一些安全隐患。
过滤器使用先进、可靠的滤芯，以保证设备的工作性能。滤芯材料有多种选择，超微玻璃纤维、聚酯、多层玻纤、聚丙烯、尼龙等。根据不同要求选择不同的滤芯。

过滤器参数

技术特性：
最大工作压力：40.0Mpa
最高工作温度：-10~60℃（超过60℃请特别指出）
适用介质：天然气、人工煤气、液化石油气及各种非腐蚀性气体
制造标准：GB150、ASME
过滤器安装方式：立式、卧式
进出口安装方向：水平、垂直

壳体材料：
20#、16Mn、16MnR、16MnDR、304、316L
滤芯：
滤芯材料：铝+304、全304
过滤精度：20μm、50μm、100μm、150μm、200um
过滤效率：99%以上

附件：
排污阀/安全阀/压力表、压差计、压差开关/带现场显示及远传差压变送器/压差多通阀/液位计及液位开关

设备应用
天然气除尘
去除干燥床下游的干燥剂颗粒
去除催化床下游的催化剂颗粒
用于计量和调压站
用于城市配气系统
保护下游设备

过滤器尺寸

型号 Model	滤芯类型 Filter cartridge type	滤芯数量 Filter cartridge quantity	重量 Weight (Kg )	体积 Volume (L)	积液腔体积 Liquid cavity volume (L)
SNG-0.5	G0.5	1	30	3	1
SNG-1.0	G1.0	1	30	5	1.2
SNG-1.5	G1.5	1	42	10	2
SNG-2	G2.0	1	60	20	5
SNG-2.5	G2.5	1	85	40	8
SNG-3	G3	1	115	60	14
SNG-4	G4	1	250	180	27
SNG-5	G5	1	350	215	50
SNG-6	G6	1	800	420	85

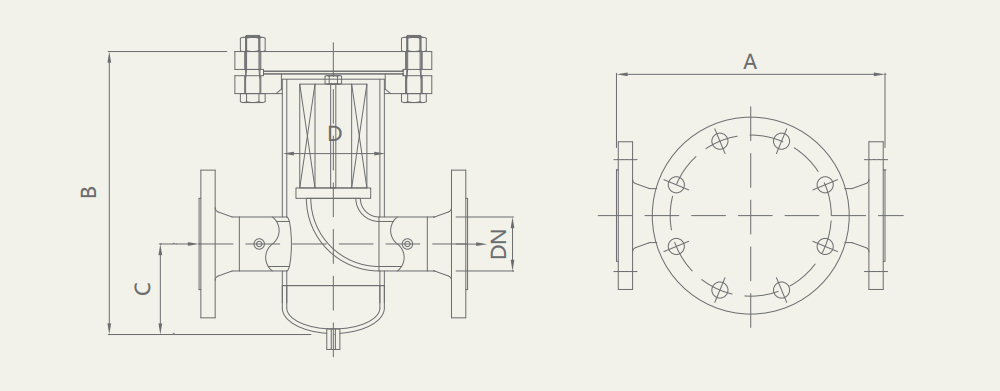

符号 Symbol	G0.5	G1.0	G1.5	G2.0	G2.5	G3	G4	G5
A	300	400	450	500	600	650	900	900
B	368	443	528	642	744	852	1032	1192
C	156	178	207	233	271	310	360	445
D	114	133	168	273	273	325	426	508
DN	40	65	80	100	125	150	200	250
