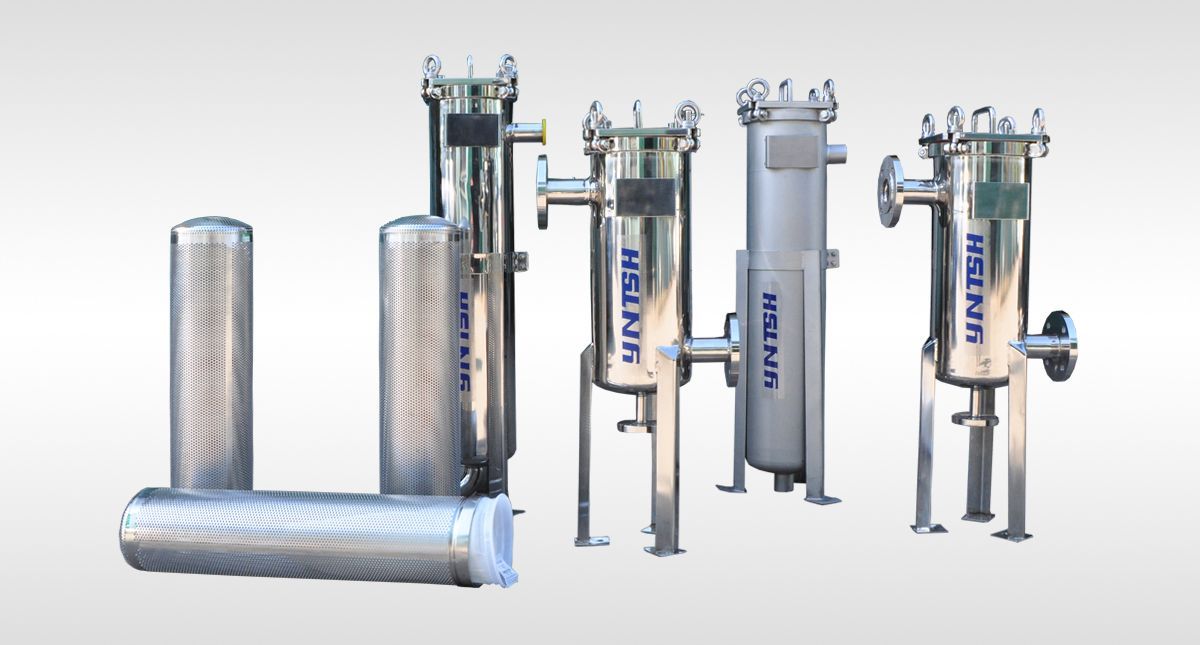

标准单袋式过滤器

产品介绍

伊诺特SGD-B系列标准侧入式袋式过滤器，所有零部件均为标准型号，过滤器的生产可按水线生产，也可按压力容器GB150标准生产。侧入式单袋过滤器采用标准吊耳螺栓固定，采用标准的DN50，和DN80法兰接口连接。适合滤袋的4种常规尺寸，1号，2号，3号，4号滤袋。

产品概述

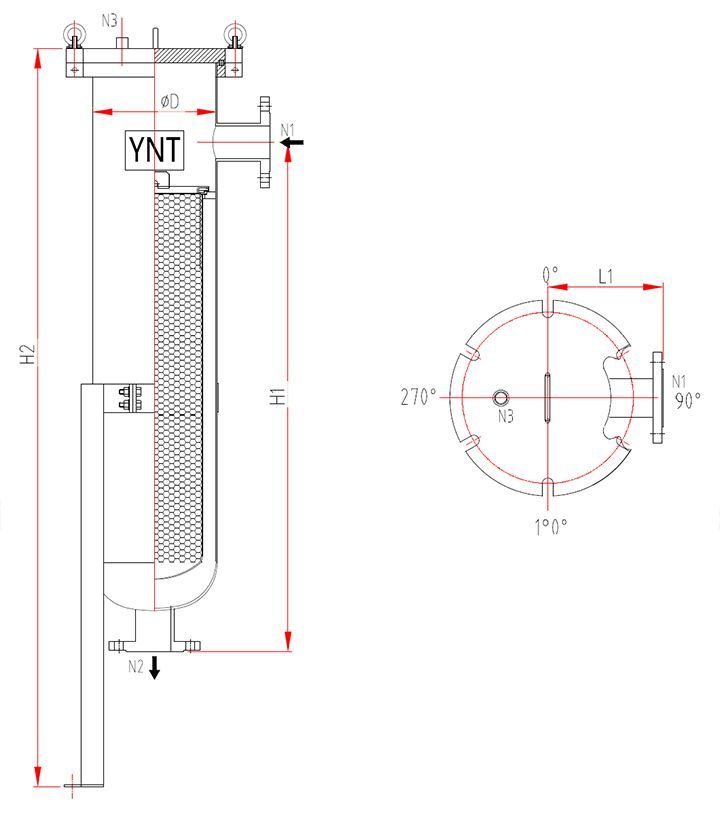

图纸和数据

应用范围

伊诺特SGD-S1系列标准侧入式袋式过滤器特点
可根据流量选择合适滤袋
快开环首螺栓，启闭方便快捷
卫生级抛光可满足客户苛刻要求
安装尺寸可根据现场要求快速调整样化
标准型袋式接口、安装形式多

技术参数
参考HG21637-91、GB150-2011设计、制造、验收
法兰标准：HG GB SH HGJ JB ANSI JIS.
接口形式：螺纹、卡箍、法兰
口径规格： 1-1/2”.
排污口规格： 1/4”.
滤袋型号：1＃ 2＃，3#，4#.
过滤精度：0.5um-800um.
设计压力： 1.6Mpa.
设计温度：120℃.
表面处理：玻璃珠喷砂；抛光；卫生级抛光

材料
壳体材料：20#、304、316L、2205、2507.
密封垫片：硅胶、丁晴橡胶、四氟橡胶
滤袋材质：聚酯、聚丙烯、尼龙、聚四氟乙烯、玻纤

选型参考

型号	滤袋型号	流速 M³/H	筒体高度 (MM)	总高度 (MM)	过滤器直径 (MM)	滤袋直径 (MM)	进出口
SGD-II-1	1	20	500	720	Φ204	Φ170	1''-4''
SGD-II-2	2	40	700	1070	Φ204	Φ170	1''-4''
SGD-II-3	3	6	350	430	Φ114	Φ97	3/4''-2''
SGD-II-4	4	12	500	580	Φ114	Φ97	3/4''-2''

选型参考

型号	滤袋型号	流速 M³/H	滤筒高度 (MM)	总高度 (MM)	过滤器直径 (MM)	滤袋直径 (MM)	进出口
SGD-II-1	1	20	500	720	Φ204	Φ170	1''-4''
SGD-II-2	2	40	700	1070	Φ204	Φ170	1''-4''
SGD-II-3	3	6	350	430	Φ114	Φ97	3/4''-2''
SGD-II-4	4	12	500	580	Φ114	Φ97	3/4''-2''

伊诺特高性能滤袋的一些具代表性应用
汽车工业
前处理、电泳漆、面漆机光漆过滤；底漆、油漆环线过滤；零件清洗液、填充混合物、润滑油、金属工作液和泵前过滤。

化工
催化剂回收：清除水管中的水垢；液体澄清；过滤酸液、碱液、溶剂；过滤乳剂和分散体；过滤树脂中的胶体。在精细化工行业中，清除活性炭或催化剂是一个典型的高要求例子，INOCO的滤袋能满足这些应用的苛刻要求，高过滤效率同时长使用寿命和可靠。

电子
晶片的生产工艺，电子蚀刻槽；光化抛光，高纯水过滤盒作为多种模式过滤的前过滤延长其使用寿命，清洁是电子业中达到成功的其中一个重要因素，因为化学物需要经常的过滤至极低的颗粒含量，伊诺特的滤袋演示出所需的效率和一致的表现。

食品和饮料
啤酒、葡萄酒、威士忌酒的精华滤清；清除食用油中的颗粒；清除纤维质中的碳墨，明胶中的粘状物；糖浆、浓缩果汁及玉米浆的澄清；淀粉、牛奶和饮料生产。伊诺特的滤袋能满足这些应用上的各种不同及特殊的要求外，亦符合FDA和EEC在食品行业上的标准。

金属加工
液压油的过滤；前处理过滤；贵重金属回收；金属加工业和填充混合物。零件清洗机使用我们的滤袋可减少零件上的残余杂质。

石化
过滤润滑油、燃油添加剂；石油回收；胺液、甘醇液过滤；气体净化工艺；蒸馏和分馏工艺；洗胺机；离岸过滤站；钻孔油和喷注液。

油漆和瓷漆
去除油漆的凝结块；溶剂过滤；清除储藏中形成的杂质；包装线和混合线上的过滤，单体的净化。

制药
回收昂贵的活性原料；回收催化剂；清除活性炭；过滤明胶、激素、维生素浓缩机；草药的滤清；清除血浆中的蛋白质；过滤盐水。

树脂、塑胶、油墨和涂料
油和聚合物的过滤；分散体、聚合物生产；罐头涂料用树脂、塑胶合成、纸张涂层、高纯度喷墨过滤。

水处理
井水过滤；水处理厂；清除淤泥；清除水管中的水垢；清除海水中泥沙和还早；回收离子交换树脂；清除钙结晶物；过滤废水处理用化学物；过滤冷却系统中的灰尘。在表面水过滤的应用，以往主要都是以滤芯为主，但时至今日，高效率和长寿的伊诺特的高性能滤袋是一个更具成本效益的选择。
