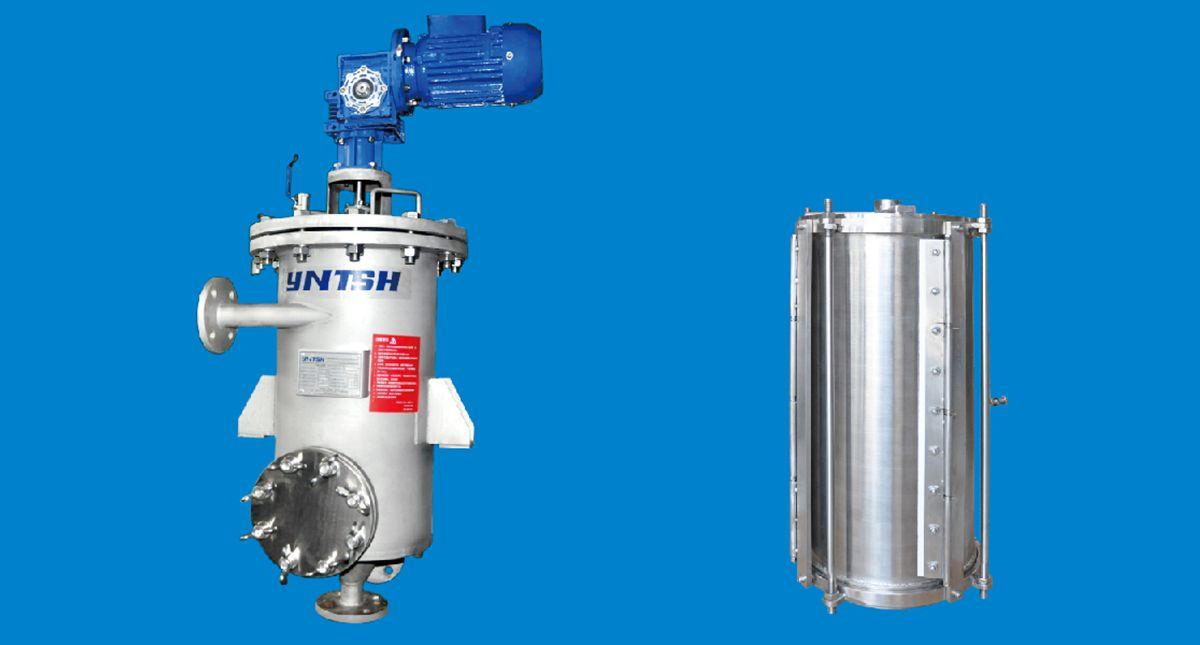

XF-S1系列内刮刀自清洗过滤器主要适用于过滤介质中含有较多重力颗粒的流体；
液体从过滤器进口流入，自上向下流动，透过滤芯表面流向出口；当滤芯表面收集到一定量的杂质时，电机驱动装配校正器的刮刀紧贴滤芯表面转动，刮除杂质，杂质随下行液体聚集在收集室，当累积到一定量杂质时，自动排污阀打开收集室，将含高浓度杂质的液体排出，排出残液进行回收或排放。

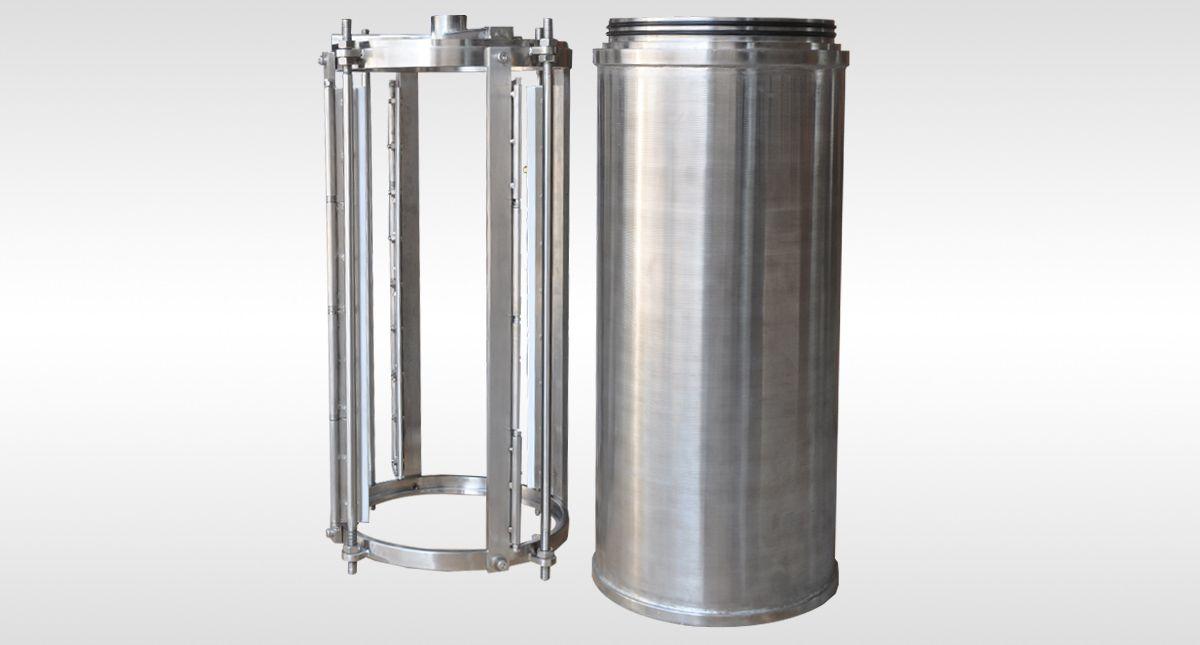

注：内刮型，即刮刀在滤元内部，外刮型，即刮刀在滤元外部。
产品技术参数介绍
刮刀过滤器全自动控制系统
系统核心部件
1、刮刀驱动电机，压差控制器，压差开关，指示灯，阀门；报警系统，计时器或者显示屏可选。
2、过载保护断路器。
3、基于PLC的可调节系统，控制刮刀和排污时间。
4、压差控制器保护和监视系统
5、排污阀驱动：电动气动
6、预装配和测试，方便客户安装
可选型
A 120V 230W 380V 400V 460V 480V 575V 1PH or 3PH 50 or 60Hz 电力系统
B 客户定制集成化本地控制系统或者高级个性化要求
C 可选：本地/远程控制，开关，计时器，触摸屏控制系统
D 远程高级功能：干式接触，PLC控制单元，4-20mA，声音报警，DH-485，数字/模拟量。

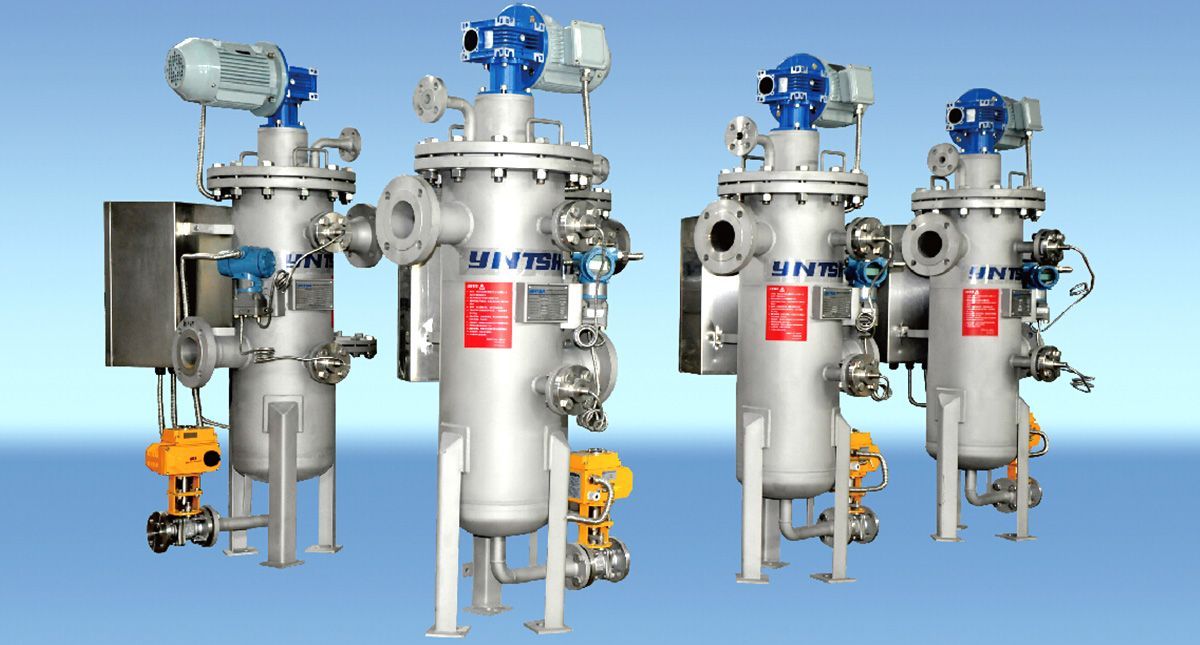

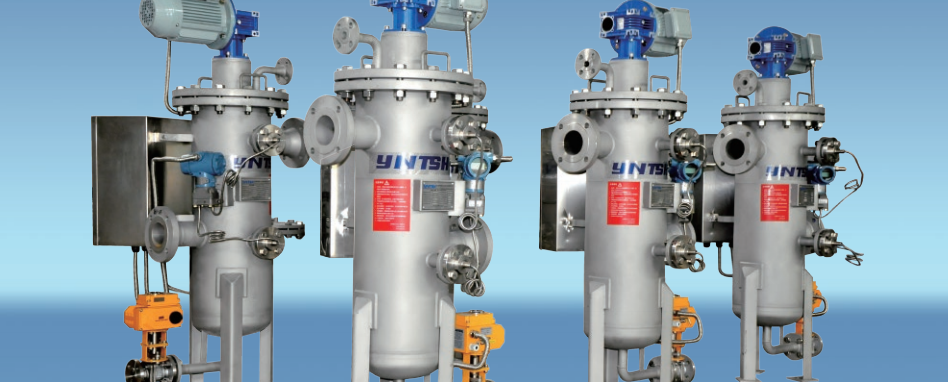

XF-S2 SERIES
产品技术参数介绍
| 型号 Model No. | S2-273 | S2-325 | S2-426 | S2-530 | S2-630 | S2-720 | S2-820 | S2-920 | S2-1020 |
| 管径 pipe diameter(mm) | 80 | 100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| 过滤流量 Flow rate(m*h) | 50 | 150 | 300 | 500 | 700 | 1100 | 1500 | 2000 | 2500 |
| 过滤面积 Filter area(m2) | 0.25 0.35 | 0.66 | 1.0 | 1.2 | 1.5 | 1.8 | 2 | 2.3 | |
| 排污阀 Drain valve DN(mm) | 25 25 | 50 | 50 | 80 | 80 | 80 | 80 | 80 | |
| 一次清洗水量 Clean water consumption (one time)(L) | 80 | 80 | 150 | 150 | 350 | 450 | 600 | 800 | 1000 |
| 电机功率 Motor power(KW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
| 型号Model No. | D(mm) | H1(mm) | H2(mm) | H3(mm) | H4(mm) | L1(mm) | L2(mm) | L3(mm) |
| S2-273 | 273 | 950 | 620 | 150 | 1450 | 236.5 | 236.5 | 180 |
| S2-325 | 325 | 1070 | 620 | 150 | 1600 | 282.5 | 282.5 | 200 |
| S2-426 | 426 | 1275 | 785 | 150 | 1870 | 343 | 343 | 250 |
| S2-530 | 530 | 1445 | 845 | 150 | 2200 | 415 | 415 | 300 |
| S2-630 | 630 | 1600 | 1000 | 200 | 2455 | 465 | 465 | 350 |
| S2-720 | 720 | 1620 | 1020 | 200 | 2550 | 510 | 510 | 400 |
| S2-820 | 820 | 1735 | 1035 | 200 | 2700 | 610 | 610 | 450 |
| S2-920 | 920 | 1825 | 1125 | 200 | 2800 | 660 | 660 | 500 |
| S2-1020 | 1020 | 1850 | 1200 | 200 | 2960 | 710 | 710 | 550 |
YNTSH-XF-S SERIES

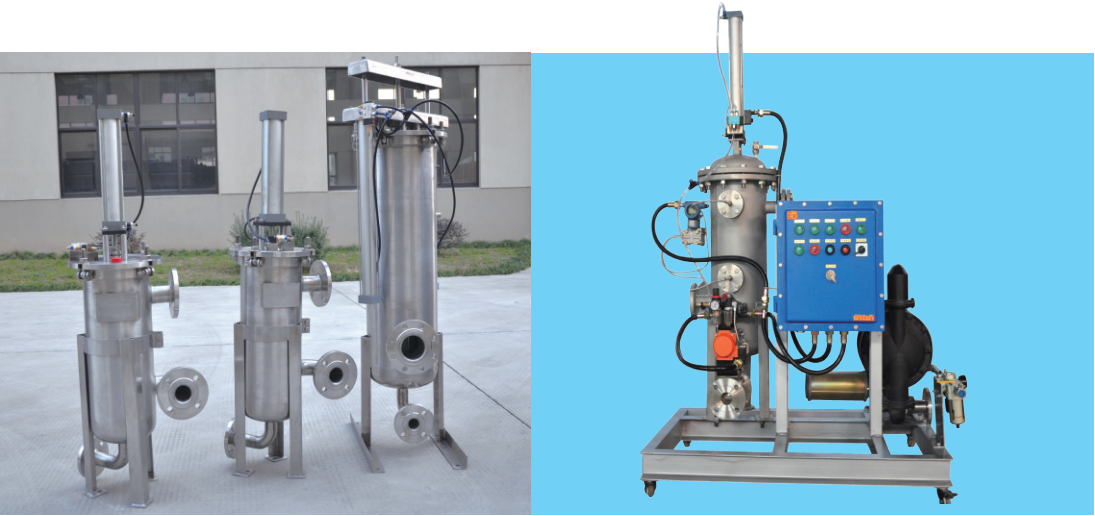

伊诺特气缸刮刀自清洗过滤器系列
XF-S系列伊诺特自清洗过滤器是高粘度、高腐蚀性、高压液体自动过滤的理想选择。
XF-S系列刮刀过滤器，是伊诺特自主研发的新一代机械自清洗过滤器，已达到世界领先技术水平。与反冲型自清洗水过滤器不同，刮刀过滤器不但用于水过滤，更广泛适用于溶剂，酸碱液，聚合物，涂料等粘性物料的自清洗过滤，效率更高，精度范围30-1500微米，可以处理粘度高达800,000厘泊的液体，应用于水处理、石化、冶金、电力、精细化工、涂料、油墨、造纸、食品饮料、制药、金属加工等行业。
XF-S系列刮刀过滤器，全自动运行，过滤精度高，性能稳定可靠，是取代传统手动过滤器或使用弃置型滤材过滤器的效益之选，在许多领域可以替代传统的芯式过滤器，袋式过滤器，篮式过滤器，振动筛过滤器等。
伊诺特过滤器技术参数介绍
零件材质
过滤器主体：CS\ 不锈钢SS304\SS316L 耐受酸碱液腐蚀，SS316L性能更佳
滤网：不锈钢SS304/SS316L
传动轴密封：PTFE聚四氟乙烯，适用于各类溶剂及酸碱性液体，最高使用温度230℃
密封圈：NBR丁晴橡胶，适用于大部分中性及油类液体，最高使用温度120℃
VITON氟橡胶：耐受酸碱性液体和多数溶剂，最高使用温度230℃
刮刀：SF型为超耐磨合成材料、SS型为耐磨不锈钢刮刀
脚架：不锈钢SS304
选型参考

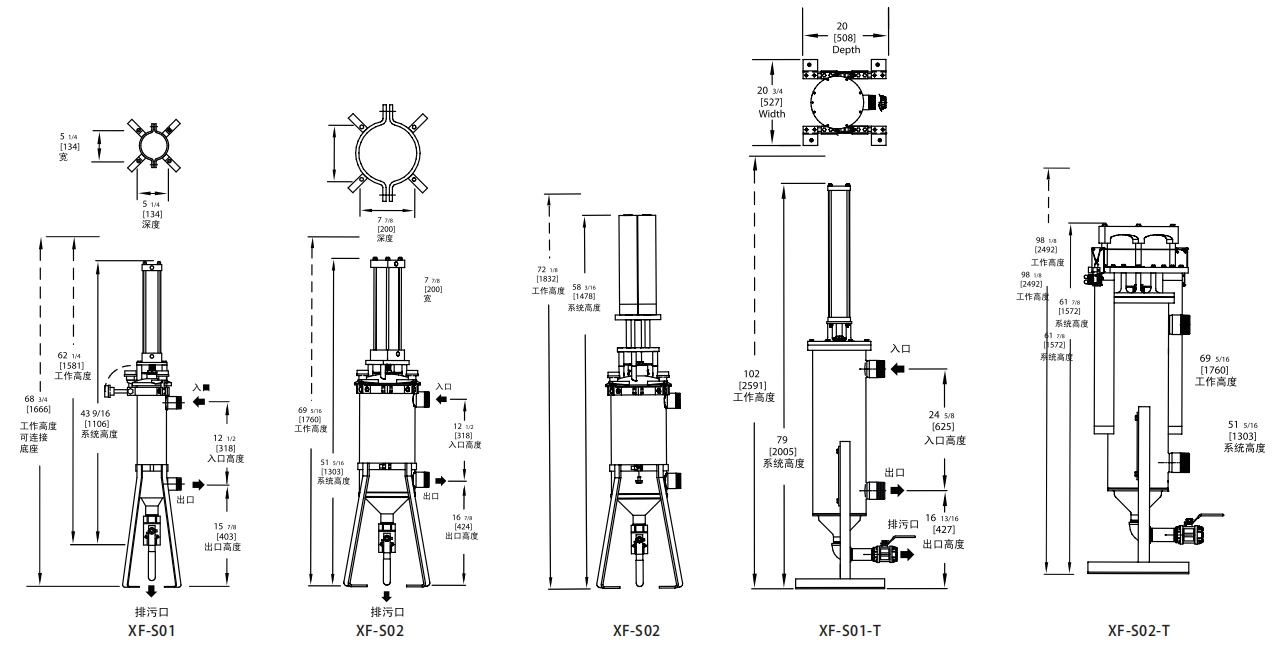

| 型号 model | XF-S01 | XF-S01-T |
| 重量 weight | 35 Ibs (16kg) | XF-S02 75 Ibs (34kg) 215 Ibs (97.5kg) |
| 工作高度 height | 61.25 in (1556 mm) | 69.25 in (1760 mm) 102 in (2591 mm) |
| 总容积 total capacity | 0.94 gal (3.5 liters) | 3.9 gal (14.8 liters) 11 gal (41.6 liters) |
| 排污室容积 drain chamber capacity | 4 fl.oz (119ml) | 25 fl.oz (0.74liters) 1.5 gal (6 liters) |
| 过滤面积 filter area | 112in2 722cm2 | 264in2 1703cm2 610in2 3935cm2 |
| 流量范围 flow rate range | 2-20 gpm/0.45-4.5m3/hr | 20-60 gpm/4.5-13.6m?/hr 60-200 gpm/13.6-45.4m3/hr |
| 最大温度 max temperature | 350° F(177°℃) | 350° F(177℃C) 350°F(177°℃) |
| 最大压力 max pressure | 300 psi(21 bar) | 150 psi(10.5 bar) standard 150 psi(10.5 bar) standard |
| 工作要求驱动器所需空气 Air driver nee400/800=60 psi at 5 cfm (4 bar@8.5m/min) 1600=80 psiat 5 cfm (5 bar@8.5m*/min) | ||
| 控制电源 control power | 可用于全部三种型号，仅限自动化，110/220v,50/60 HZ,单项 single available for the three type,limit to automatic 110/220v,50/60 HZ single | |

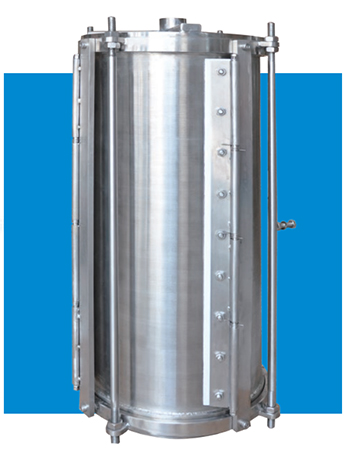

XF-S3系列伊诺特外刮刀自清洗过滤器是专门设计用于造纸工业，解决涂层及纸浆过滤中所存在的难题，可去除断纸及条痕，有效降低排放物对环境的影响，最大程度确保工作时间和产品质量。
特点：
采用领先的外刮过滤方式，在同等过滤面积下有效的延长了过滤时间，减少物料的浪费；
自适应调整的清杂装置，保证长期工作而不受磨损影响；
采用模具制造的过滤滤芯，其圆度偏差不超过0.5mm,保证了刮刀装置与滤芯的贴合度；
人性化设计，数次清洗后，待杂质累计到一定程度才开放排污阀，减少了物料的浪费。
XF-S3 SERIES
产品技术参数介绍
楔型滤网工作压力选择
楔型滤网1mm
工作压力16kg/cm²以下选用
楔型滤网1.5mm
工作压力16-30kg/cm²以下选用
楔型滤网1.8mm
工作压力30kg/cm²以上选用
(以85mm直径为标准)
标准尺寸
A: 滤芯外径，85，168，268 规格。
L: 标准品滤网长度600mm。
