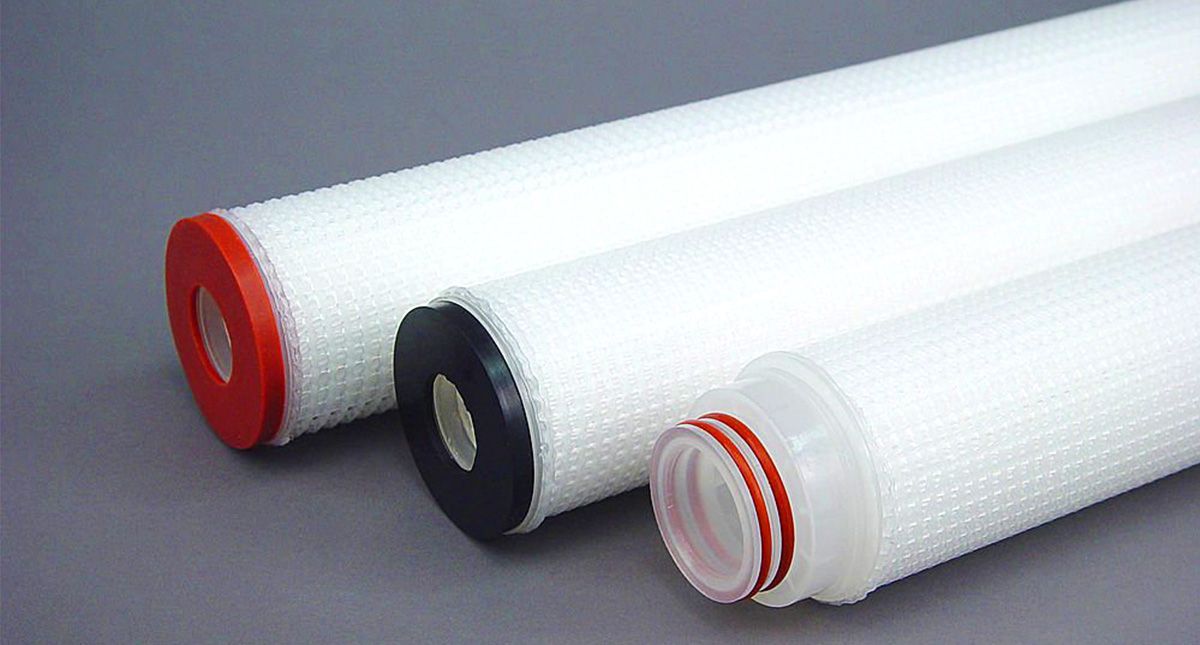

聚丙烯折叠滤芯 适用于工艺水预过滤
聚醚砜折叠滤芯 适用于纯水的终端过滤
聚四氟乙烯折叠滤芯 适用于气液的除菌过滤
不锈钢折叠滤芯 适用于反复清洗和高温高压的过滤
粉未烧结滤芯 适用于自动清洗的过滤大流量滤芯 适用于大流量高污染的过滤
过滤器的滤芯连接形式一般采用226或螺纹形式。压力表可选装普通压力表或隔膜压力表。每台出厂前均经过严格的试压检验。
过滤器尺寸
| 型号 | 滤芯尺寸 | 滤芯尺寸 | 壳体尺寸 | 进出口 | 放空口 | 排污口 |
| MSO -II | 10″ | 65-250 | 102×520 | 1″ | 1/2″ | 1/2″ |
| MSO -II | 20″ | 65-500 | 102×760 | 1″ | 1/2″ | 1/2″ |
|
MSO -II
|
30″
|
65-750 | 102×1000 |
1″
|
1/2″ | 1/2″ |
| 过滤器部件 | 材料 |
| 壳体 | CS、304、316L、C276、2205、涂层 |
| 滤芯 | 溶喷、玻纤、PP、PTFE ；不锈钢； |
| 壳体垫片 | 标准丁晴，可选氟橡胶，PTFE |
| 过滤精度 | 0.003微米~100微米 |
| 耐温 | 80℃ |
| 耐压 | 1.6Mpa at normal temperature |
| 流量 | 0.1~500M3/H |
| 滤芯数量 | 3~300芯 |
| 滤芯长度 | 250、500、750、1000mm |
安全操作温度和压力将取决于滤芯和密封圈，大于上述压力和温度请特别指出
设计制造验收标准：钢制压力容器、水处理过滤器标准、ASME“U”
表面处理：机械抛光、电解抛光、喷砂、油漆

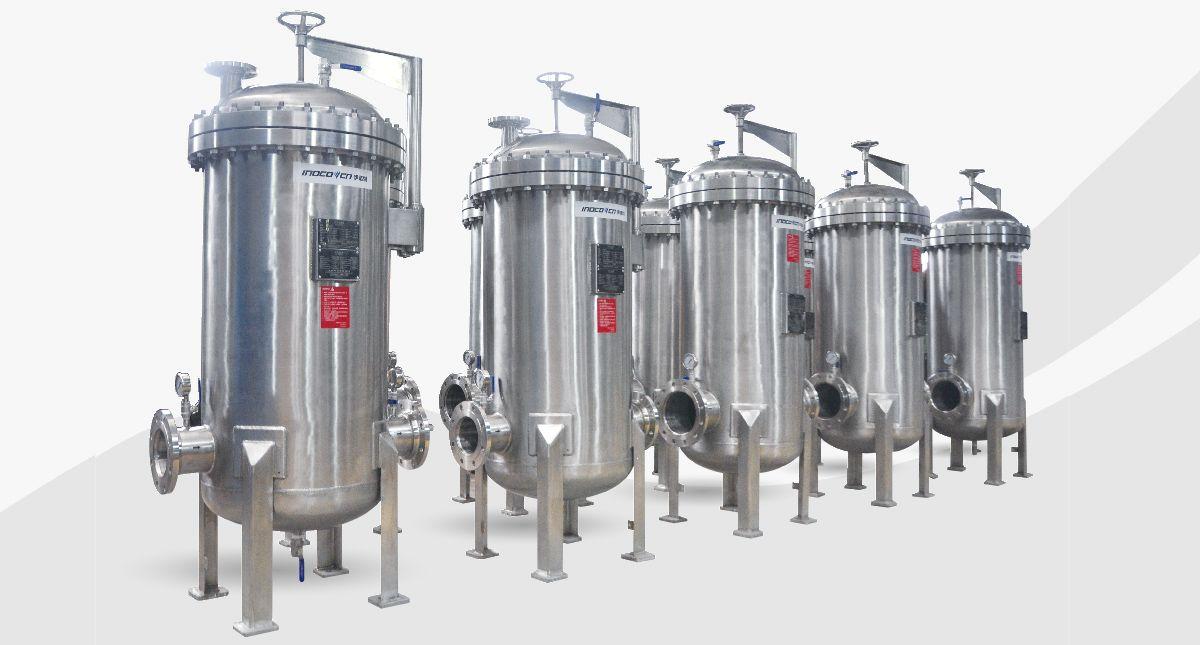

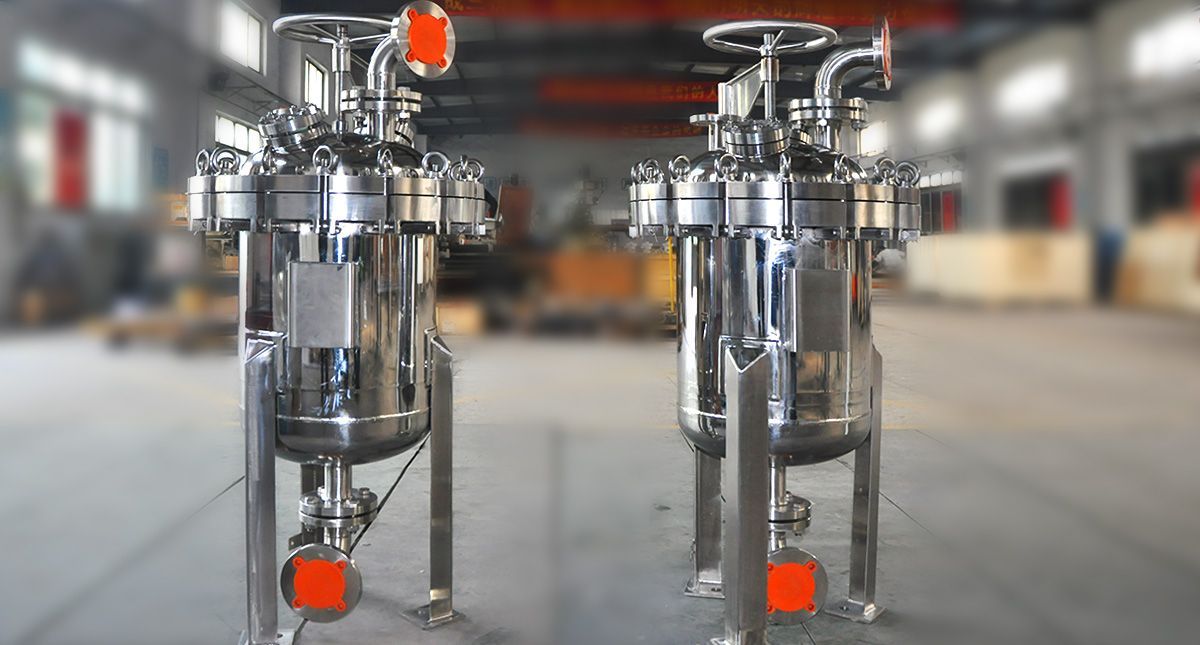

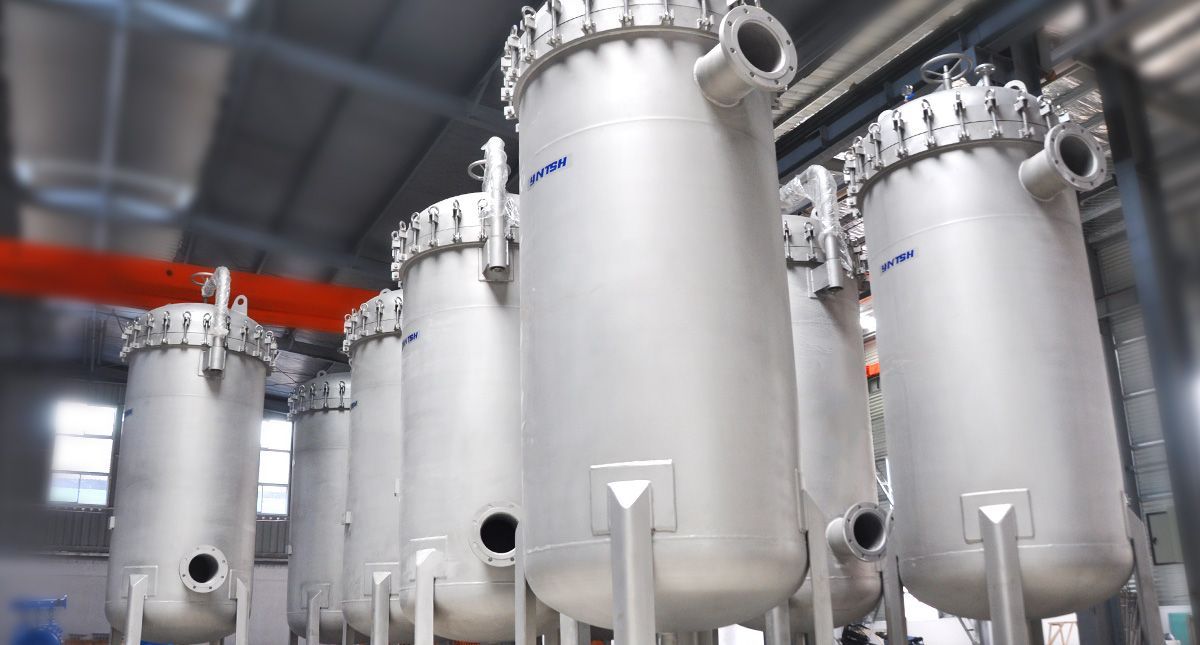

INOCO-MSO-S 系列多芯过滤器
伊诺特以多年滤膜制程上的研发经验与技术积累，采用最先进的技术与生产设备，为全球客户提供各类高效能、高品质的微孔滤膜过滤系统。过滤器应用合理的流体力学技术，可按照设计制造验收标准：
过滤器尺寸
过滤器连接尺寸：DN15-DN500或NPT、标准螺纹
排污口：DN15~DN50 | 放空口：DN15
表面处理：机械抛光、电解抛光、喷砂、油漆
安全操作温度和压力将取决于滤芯和密封圈
大于上述压力和温度请特别指出。
过滤器材料
| 过滤器部件 | 材料 |
| 壳体 | 20#、304、316L、2205、合金、衬PP、喷涂四氟 |
| 滤芯 | 溶喷、玻纤、聚丙烯、聚四氟乙烯、不锈钢等等 |
| 壳体垫片 | 丁晴（标配）可选EPDM，氟橡胶，PTFE包氟橡胶 |
| 滤芯垫片 | EPDM，氟橡胶 |
过滤器性能参数
| 过滤精度 | 0.003微米~100微米 |
| 设计温度 | 80℃ / 超过80℃需要特殊设计 |
| 设计压力 | 1.0Mpa / 超过1.0Mpa需要特殊设计 |
| 设计流量 | 0.1~500M3/H－取决于精度与滤芯 |
| 滤芯数量 | 3~300芯 |
| 滤芯长度 | 250、500、750、1000mm |

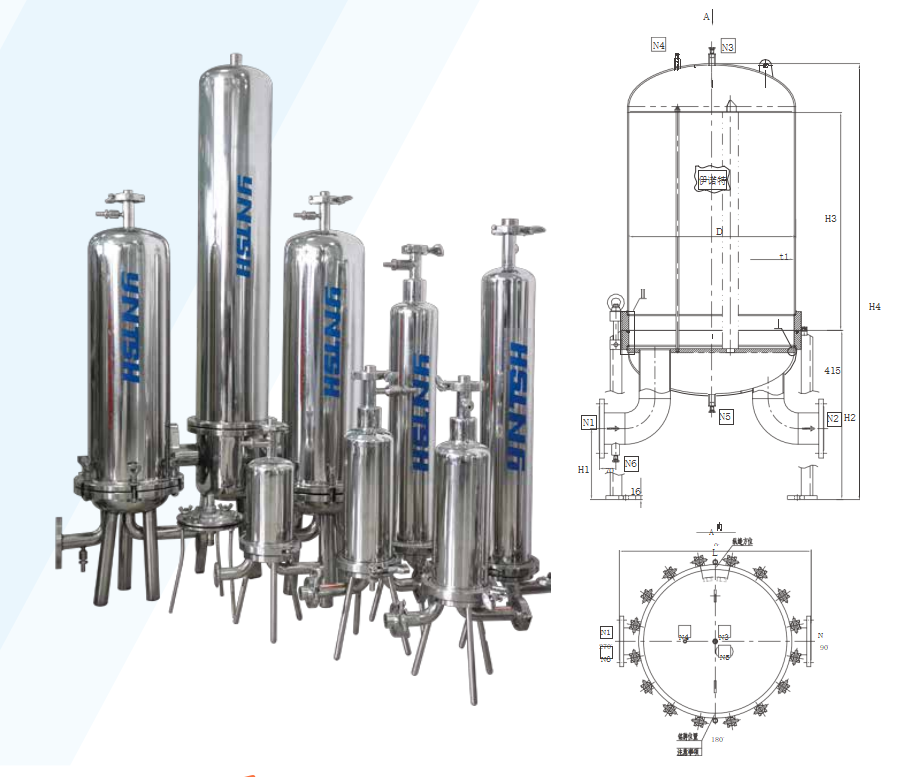

| 型号 | 滤芯规格 | 口径 | H 1 | H2 | H3 | H4 | L | D | t1 | 流量 |
| MSO-S-3-30 | 3芯30″ | DN50 | 200 | 373 | 1189 | 860 | 420 | φ219 | 3 | 3T/H |
| MSO-S-7-30 | 7芯30″ | DN50 | 200 | 438 | 1250 | 860 | 506 | φ300 | 3 | 7T/H |
| MSO-S-12-30 | 12芯30″ | DN65 | 200 | 469 | 1287 | 870 | 556 | φ350 | 3 | 12T/H |
| MSO-S-15-40 | 15芯40″ | DN80 | 200 | 486 | 1558 | 1120 | 606 | φ400 | 4 | 23T/H |
| MSO-S-19-40 | 19芯40″ | DN80 | 250 | 579 | 1659 | 1130 | 698 | φ450 | 4 | 29T/H |
| MSO-S-26-40 | 26芯40″ | DN100 | 250 | 592 | 1683 | 1140 | 750 | φ500 | 5 | 39T/H |
| MSO-S-32-40 | 32芯40″ | DN100 | 300 | 652 | 1747 | 1140 | 800 | φ550 | 5 | 48T/H |
| MSO-S-38-40 | 38芯40″ | DN125 | 300 | 687 | 1799 | 1160 | 850 | φ600 | 5 | 57T/H |
| MSO-S-45-40 | 45芯40″ | DN125 | 300 | 701 | 1824 | 1170 | 902 | φ650 | 6 | 68T/H |
| MSO-S-54-40 | 54芯40″ | DN125 | 300 | 715 | 1844 | 1170 | 952 | φ700 | 6 | 81T/H |
